PVPP吸水膨脹體積可增加150%-200%，略低于CMS-Na，但因為不溶于水，溶脹時不會產生水溶性聚合物溶脹是產生的高黏度的凝膠層，所以崩解能力相應提高。作為藥物崩解劑使用時，在片劑中使用1%-2%，就可以取得30%-40%其他常用崩解劑所起到的效果，并有良好的再加工性，即回收加工時不需要再加入多量的崩解劑，同時在作干性粘合劑使用時也可以起到崩解劑的作用。市場上有不同的粒度出售。

CMS-Na能分散在水中，形成凝膠，能膨脹體積的300%，pH5.5-7.5時黏度**大而穩定，有較大的吸濕性，可能會對制劑質量有一定的影響，故需密閉保存，防止結塊。市場上有不同黏度等級出售。

PVPP膨脹性能（10倍）比CMS_Na吸水后的膨脹性能（300倍）小，但它的膨脹速度卻很快，約在數妙后既可膨脹完全，而CMS_Na需用數分鐘；CMS_Na遇水膨脹后有輕微的膠粘作用，內加制軟材，吸水膨脹，干燥后不能完全恢復原性狀。PVPP屬于可逆性崩解劑，失水后能恢復原性能。

PVPP具有高分子量和交聯結構，不溶于水，但有極強的引濕性，而且其堆密度比較小，比表面積比較大。所以遇水后能迅速吸水膨脹，產生很好的崩解作用。 CMS_Na吸水后的膨脹性能更好（300倍），但遇水膨脹后有輕微的膠粘作用，可能會對繼續崩解有點影響吧

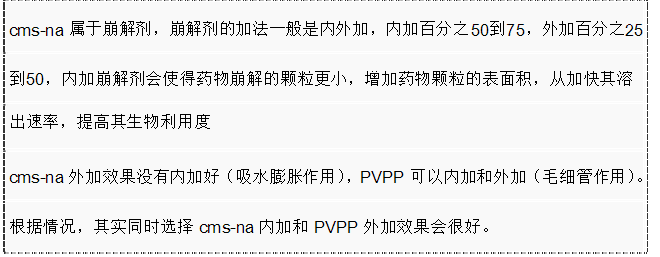

因為CMS-Na吸水膨脹再干燥后，下次膨脹效果就不好了，所以在制粒時加的話不是很好
